Обзор технологии атермальной инфракрасной визуализации, основанной на кодировании волнового фронта
- доля
- Время выпуска
- 2022/2/17
Резюме
В этой статье изучаются теория и метод инфракрасной визуализации с кодированием волнового фронта, а также разрабатывается несколько прототипов систем инфракрасной визуализации с кодированием волнового фронта.
![Обзор технологии атермальной инфракрасной визуализации, основанной на кодировании волнового фронта](https://icdn.tradew.com/file/202102/1574789/png/7687901.png?x-oss-process=image/quality,Q_90)
Технология инфракрасного изображения с кодированием волнового фронта — это технология вычислительного оптического изображения, которая сочетает в себе двухэтапное изображение оптического кодирования и цифрового декодирования. Система инфракрасного изображения с атермализацией волнового фронта кодирует и модулирует инфракрасное излучение сцены путем добавления специальной поверхностной оптической фазовой пластины рядом с апертурой инфракрасной оптической системы, так что можно получить выходной сигнал инфракрасного детектора фокальной плоскости в широком диапазоне температур окружающей среды. Промежуточное кодированное изображение является высококонсистентным, а затем промежуточное кодированное изображение декодируется в цифровом виде для получения четкого инфракрасного изображения.
За последние годы отечественными и зарубежными учеными было проведено большое количество теоретических анализов и принципиальных проверок технологии атермальной инфракрасной визуализации с кодированием волнового фронта, продемонстрировавших эффективность ее атермальных характеристик. Основываясь на недавних исследованиях в области технологии инфракрасного изображения с кодированием волнового фронта, автор представляет предысторию исследований технологии инфракрасного изображения с кодированием волнового фронта, результаты исследований, полученные в последние годы, и прогнозирует ценность применения и тенденции развития технологии инфракрасного изображения с кодированием волнового фронта.
![](https://icdn.tradew.com/file/202102/1574789/jpg/7754347.jpg?x-oss-process=image/quality,Q_90)

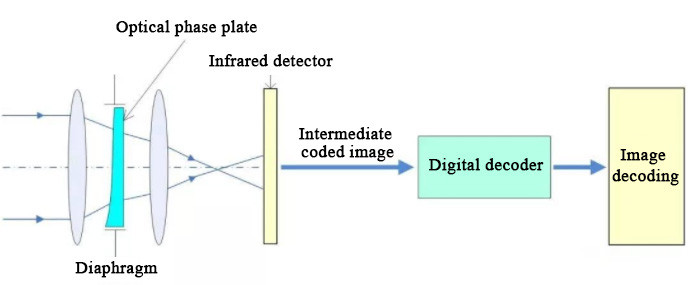

Фигура. 1 Схема связей инфракрасного изображения с кодированием волнового фронта.
Технология инфракрасной визуализации широко используется в системах наблюдения за безопасностью, освоении космоса, промышленной инспекции и других областях. Система инфракрасного изображения в основном состоит из инфракрасной оптической системы и инфракрасного детектора, в котором показатель преломления и коэффициент изменения температуры инфракрасного оптического материала чувствительны к температуре окружающей среды.
Изменение температуры окружающей среды вызывает геометрическую деформацию и изменение показателя преломления оптических элементов инфракрасной оптической системы, а также изменение интервала между оптическими элементами. Плоскость вызывает осевое позиционное отклонение - явление, известное как «термическая дефокусировка».
Термическая дефокусировка приводит к размытию выходного изображения системы инфракрасного изображения, что, в свою очередь, приводит к сбою в работе системы инфракрасного изображения. Для обеспечения нормальной работы системы инфракрасного изображения в широком диапазоне температур необходимо исключить влияние изменений температуры окружающей среды на инфракрасную оптическую систему, выполнить атермическую конструкцию системы инфракрасного изображения и улучшить адаптируемость инфракрасной системы. системы визуализации при температуре окружающей среды.
В настоящее время распространенные технологии атермализации в основном включают в себя электромеханическую активную, механическую пассивную, оптически-пассивную, рефракторно-рефракционную гибридную технологию, цифровую перефокусировку и технологию визуализации с кодированием волнового фронта.
Первая категория, электромеханические активные. Эта технология определяет дрейф плоскости изображения с помощью датчика температуры и приводит детектор в движение с помощью двигателя, чтобы компенсировать тепловую дефокусировку, вызванную изменениями температуры.
Вторая категория – механические пассивные. В этой технологии используются твердые материалы, пластмассы, жидкости, материалы из сплавов с эффектом памяти и т. д. с высокой степенью расширения, чтобы осевое положение группы линз перемещалось при изменении температуры, тем самым пассивно компенсируя тепловую дефокусировку, вызванную изменениями температуры, и обеспечивая поверхность изображения. . Местоположение не меняется.
Третья категория — оптические пассивные. Эта технология поддерживает оптимальное положение плоскости изображения, зафиксированное в условиях изменения температуры, благодаря правильному сочетанию структуры и материала оптического элемента.
Четвертая категория — это складчато-производные гибриды. Эта технология использует дополнительные характеристики дифракционных элементов с уникальным коэффициентом термической разности и отрицательным коэффициентом хроматической аберрации и объединяет дифракционные элементы с преломляющими элементами для создания системы.
Пятая категория – метод математической перефокусировки. Эта технология рассматривает процесс восстановления изображения термической расфокусировки как добавление виртуального цифрового фокусирующего зеркала к инфракрасной оптической системе для реализации перефокусировки системы инфракрасного изображения.
Шестая категория — это технология формирования изображения с кодированием волнового фронта. Эта технология представляет собой метод вычислительной оптической визуализации, сочетающий оптическое кодирование с цифровым декодированием. Как показано на рисунке 1, к выходному зрачку или апертурной диафрагме традиционной оптической системы добавляется оптическая фазовая пластинка, так что оптическая система имеет характеристики нечувствительности к дефокусировке плоскости изображения, а среднее расстояние получается в относительно большой диапазон термодефокусировки. Кодированное изображение практически не зависит от положения плоскости изображения.
Чтобы получить четкое выходное изображение, блок обработки математического декодирования использует технологию восстановления цифрового изображения для цифрового декодирования и восстановления размытого промежуточного кодированного изображения и удаления размытия кодирования изображения оптической системы с помощью оптической фазовой пластины. Таким образом, система инфракрасного изображения с кодированием волнового фронта может выводить более четкое инфракрасное декодированное изображение в большом диапазоне расфокусировки, устранять тепловую расфокусировку, вызванную изменением температуры окружающей среды, и реализовывать цель атермической обработки.
Подводя итог, первые четыре типа технологий относятся к традиционной технологии атермализации с упором на технические средства проектирования оптико-механических структур; пятый тип метода математической перефокусировки не накладывает ограничений на инфракрасную оптическую систему и ориентирован на использование только технологии цифровой обработки информации.
Технология инфракрасного изображения атермализации с кодированием волнового фронта объединяет новые оптические устройства и два технических средства обработки информации для проектирования атермализации, находит оптимальное решение в двух пространствах оптики (оптическое кодирование) и электричества (цифровое декодирование) и достигает хороших результатов. Система инфракрасного изображения не имеет теплового эффекта.
Команда проекта в течение длительного времени занимается теорией и методом кодирования инфракрасных изображений волнового фронта и разработала несколько наборов прототипов систем инфракрасного изображения с кодированием волнового фронта.
В 2016 году команда проекта разработала набор систем инфракрасного изображения с кодированием волнового фронта, используя инфракрасный материал селенида цинка (ZnSe) в качестве оптической фазовой пластины (см. Рисунок 2), а для оптического кодирования используется кубическая фазовая пластинка из материала ZnSe (см. Рисунок 3). ), Диапазон рабочих температур составляет -40℃~+60℃, рабочая длина волны 8~12 мкм, фокусное расстояние f=65 мм, число F 1,0, диапазон поля зрения 6°x8°, и неохлаждаемая инфракрасная решетка — 320×240. Детектор и провели эксперименты по проверке атермализации (см. рисунок 4). Соответствующие результаты исследований опубликованы в международных журналах (Applied Optics, 2016, 55(21): 5715-5720).
![](https://icdn.tradew.com/file/202102/1574789/jpg/7684190.jpg?x-oss-process=image/quality,Q_90)

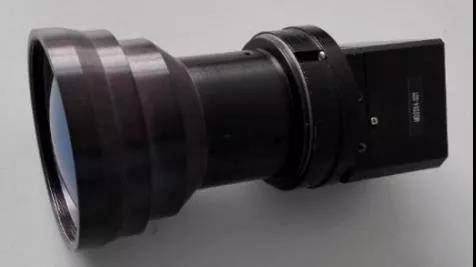

Рис. 2. Прототип системы инфракрасного изображения волнового фронта фазовой пластины ZnSe.
![](https://icdn.tradew.com/file/202102/1574789/jpg/7684191.jpg?x-oss-process=image/quality,Q_90)

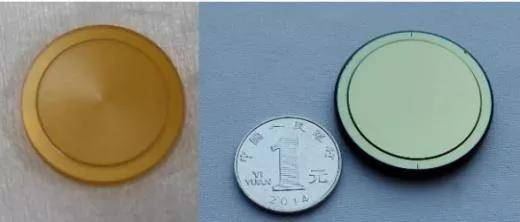

Фигура. 3 Фазовые пластины ZnSe без покрытия (слева) и с покрытием (справа)
![](https://icdn.tradew.com/file/202102/1574789/jpg/7754338.jpg?x-oss-process=image/quality,Q_90)

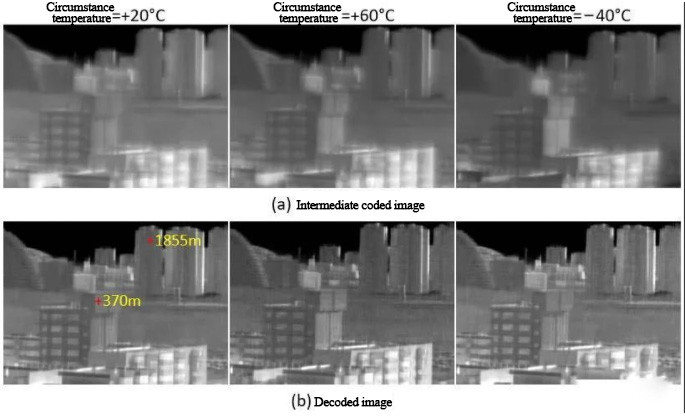

Рис.4. Результаты экспериментов по атермализации прототипа системы инфракрасного изображения с кодированием волнового фронта фазовой пластины ZnSe.
В 2017 году команда проекта разработала систему инфракрасного изображения с кодированием волнового фронта с атермическим температурным диапазоном 110 ℃ (см. Рисунок 5, слева), а в ее оптическом кодировании используется третичная фазовая пластина германия (Ge) (см. Рисунок 5, справа). диапазон рабочих температур –40℃~+70℃, фокусное расстояние f=65 мм, число F – 1,0, поле зрения – 6°×8°; Детектор представляет собой неохлаждаемый инфракрасный детектор с матрицей площадью 320×240. Размер пикселя составляет 38 мкм, а рабочая полоса составляет 8–12 мкм.
На рисунке 6 показано влияние двух наборов декодированных изображений при комнатной температуре, на рисунке 7 показано экспериментальное устройство для высоких и низких температур, используемое для проверки атермализации, а на рисунке 8 показаны результаты экспериментов на мишени. На рисунке 9 показаны результаты экспериментов по внешнему виду. Соответствующие результаты исследований опубликованы в международных журналах (Infrared Physics & Technology, 2017, 85, 157-162; Journal of Optics, 2016, 18: 075703).
![](https://icdn.tradew.com/file/202102/1574789/jpg/7684193.jpg?x-oss-process=image/quality,Q_90)

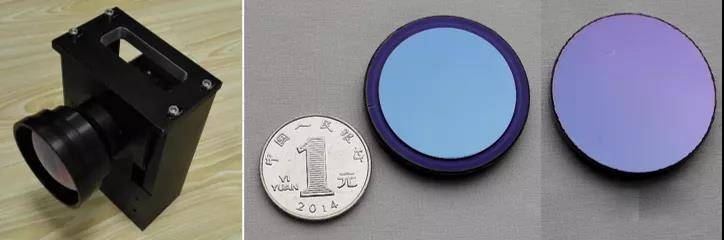

Рис. 5. Прототип системы длинноволнового инфракрасного изображения, кодирующей волновой фронт, и оптическая фазовая пластина из материала GE.
![](https://icdn.tradew.com/file/202102/1574789/jpg/7684194.jpg?x-oss-process=image/quality,Q_90)

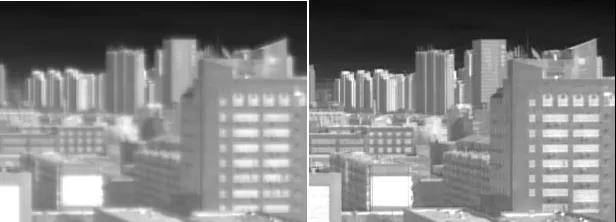

(а) Эксперимент группы 1. Промежуточное кодированное изображение (слева) и декодированное изображение (справа)
![](https://icdn.tradew.com/file/202102/1574789/jpg/7684195.jpg?x-oss-process=image/quality,Q_90)

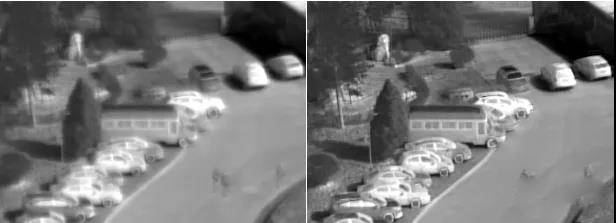

(б) Эксперименты группы 2. Промежуточное кодированное изображение (слева) и декодированное изображение (справа)
Фигура. 6. Две серии экспериментов с прототипом системы инфракрасного изображения с кодированием волнового фронта при нормальных температурных условиях.
Команда проекта использовала вышеупомянутый прототип системы инфракрасного изображения с фазовой пластиной из германиевого материала, кодирующей волновой фронт, для проведения сравнительного эксперимента с обычной системой инфракрасного изображения. Три преимущества:
(1) Хорошо работает в широком диапазоне температур до 110 ℃;
(2) Фокусная глубина системы визуализации увеличена в 15,2 раза;
(3) Среднее значение индекса структурного сходства (MSSIM) декодированного изображения и резко сфокусированного инфракрасного изображения превышает 0,85.
![](https://icdn.tradew.com/file/202102/1574789/jpg/7754339.jpg?x-oss-process=image/quality,Q_90)

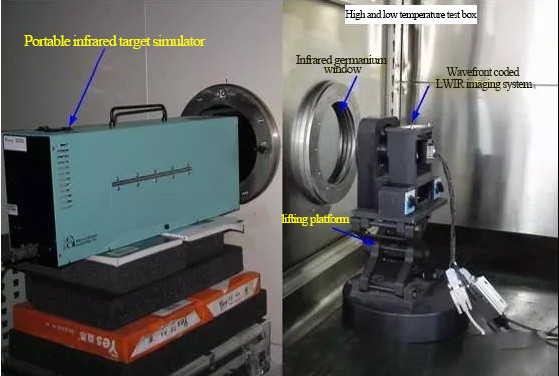

Рис.7. Экспериментальная установка для атермизационной проверки прототипа системы инфракрасного изображения.
![](https://icdn.tradew.com/file/202102/1574789/jpg/7754340.jpg?x-oss-process=image/quality,Q_90)

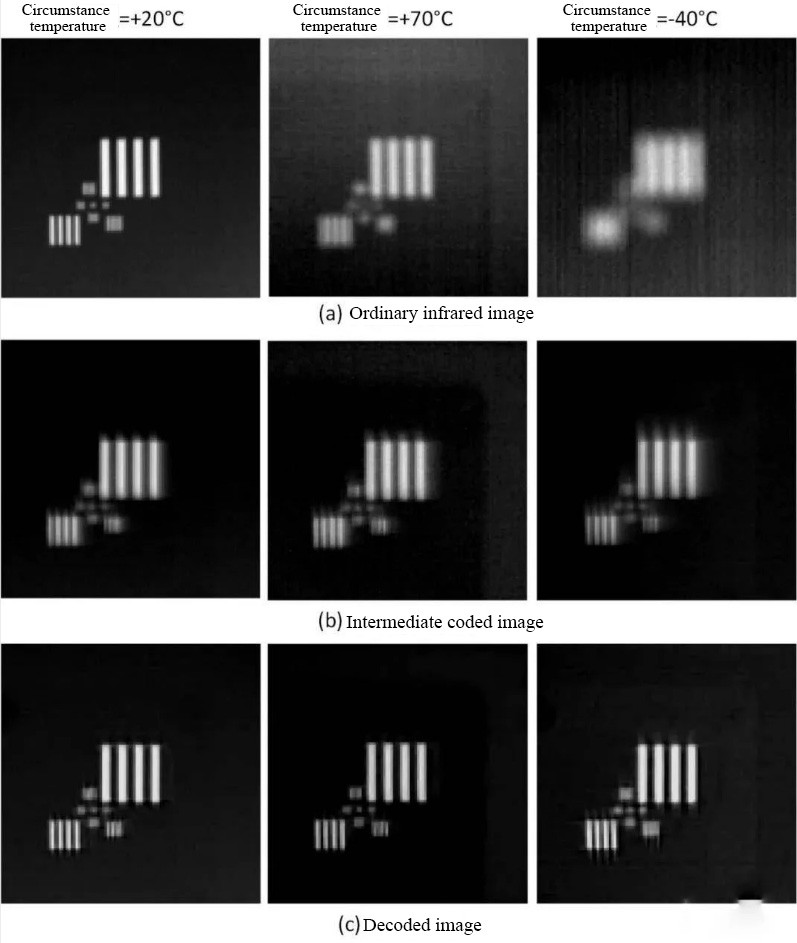

Рис. 8. Результаты целевого эксперимента по проверке атермализации
![](https://icdn.tradew.com/file/202102/1574789/jpg/7754341.jpg?x-oss-process=image/quality,Q_90)

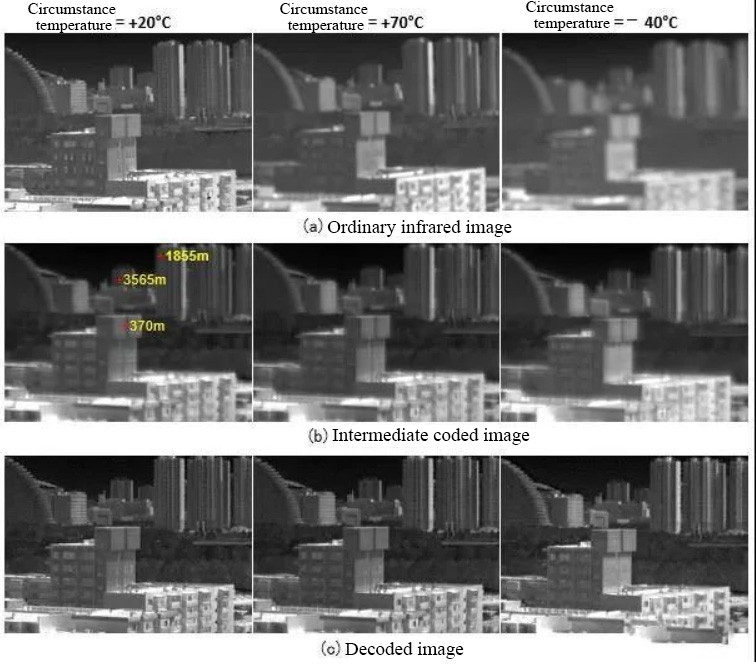

Рис. 9. Результаты экспериментов по атермализации прототипа системы инфракрасного изображения с кодированием волнового фронта (фазовая пластина, содержащая германиевый материал).
В 2017 году команда проекта разработала двухлинзовую широкопольную систему инфракрасного изображения с кодированием волнового фронта (см. рисунок 10). Оптическая фазовая пластина двустороннего типа (асферическая спереди и кубическая сзади, см. рисунок 11), материал — Ge. Его рабочее поле зрения составляет 25° в полном поле зрения, а диапазон рабочих температур составляет -20℃~+70℃; его детектор представляет собой неохлаждаемый инфракрасный детектор с матрицей площадью 640×512 и размером пикселя 17 мкм. Полоса составляет 8~13,5 мкм.
На рисунке 12 показано место, где проводился эксперимент по проверке поля зрения, а на рисунке 13 показаны результаты проверочного эксперимента по атермализации. Соответствующие результаты исследований опубликованы в международных журналах (Infrared Physics & Technology, 2017, 87: 11-21).
![](https://icdn.tradew.com/file/202102/1574789/jpg/7754342.jpg?x-oss-process=image/quality,Q_90)

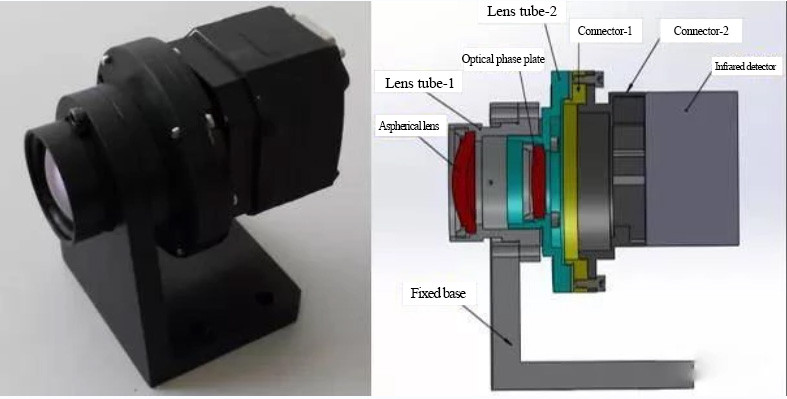

Фигура. 10 Прототип широкопольной системы инфракрасной визуализации с кодированием волнового фронта. Слева: физическая карта; справа: оптико-механическая модель
![](https://icdn.tradew.com/file/202102/1574789/jpg/7684205.jpg?x-oss-process=image/quality,Q_90)

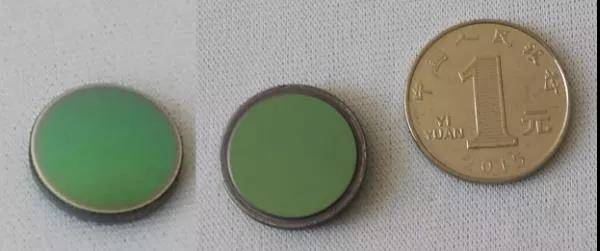

Рис. 11 Асферическая поверхность (слева) и кубическая поверхность (справа) двухсторонней фазовой пластины.
![](https://icdn.tradew.com/file/202102/1574789/jpg/7754343.jpg?x-oss-process=image/quality,Q_90)

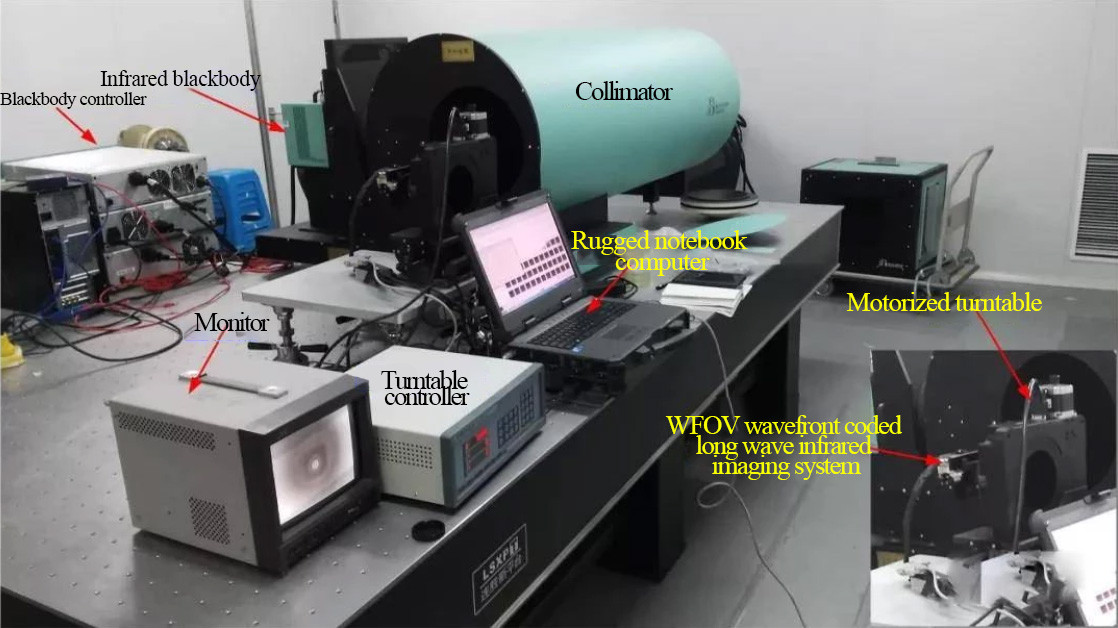

Фигура. 12 Испытание поля зрения экспериментальной установки прототипа системы инфракрасной визуализации с широким полем обзора и кодированием волнового фронта
![](https://icdn.tradew.com/file/202102/1574789/jpg/7754344.jpg?x-oss-process=image/quality,Q_90)

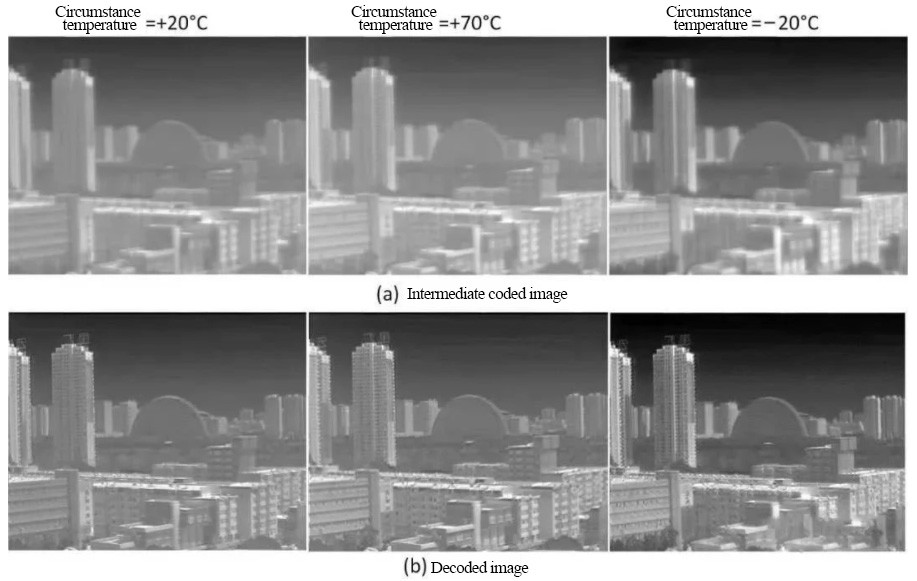

Рис. 13. Результаты экспериментов по атермализации прототипа двухлинзовой широкопольной системы инфракрасного кодирования волнового фронта.
В 2020 году команда проекта теоретически проанализировала механизм влияния цифрового отклонения оптической функции рассеяния точки (PSF) в системе инфракрасного изображения с кодированием волнового фронта на качество декодированного изображения и провела количественную оценку с помощью индекса среднего структурного сходства (MSSIM). Приведены экспериментальная установка (см. рисунок 14) и метод измерения PSF-изображения, закодированного волновым фронтом.
На рисунке 15 приведен пример измеренного изображения PSF. На рисунке 16 показан эффект двух наборов декодированных изображений с использованием измеренных изображений PSF, демонстрирующий эффективность измеренного PSF. Соответствующие результаты исследований опубликованы в международных журналах (Journal of Optics, 2020, 22: 025703).
![](https://icdn.tradew.com/file/202102/1574789/jpg/7754345.jpg?x-oss-process=image/quality,Q_90)
![](https://icdn.tradew.com/file/202102/1574789/jpg/7754346.jpg?x-oss-process=image/quality,Q_90)

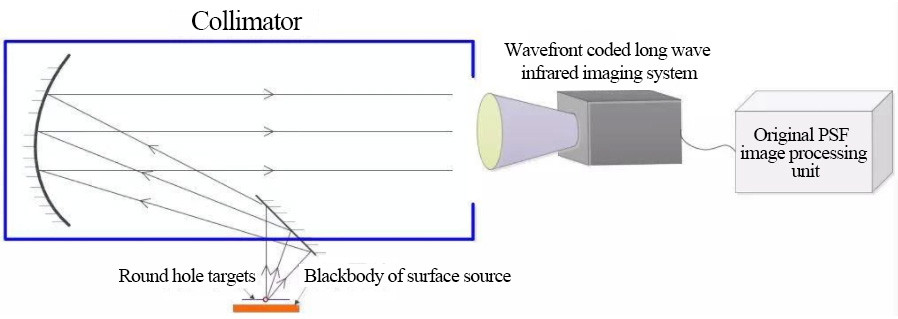

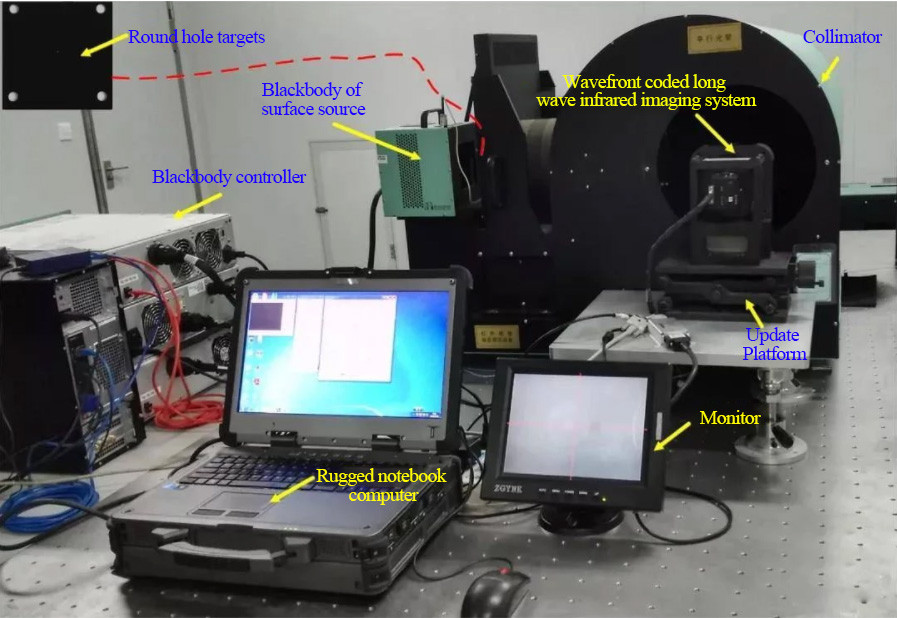

Фигура. 14 Принципиальные схемы измеренного изображения PSF (вверху) и экспериментальной установки (внизу)
![](https://icdn.tradew.com/file/202102/1574789/jpg/7684213.jpg?x-oss-process=image/quality,Q_90)

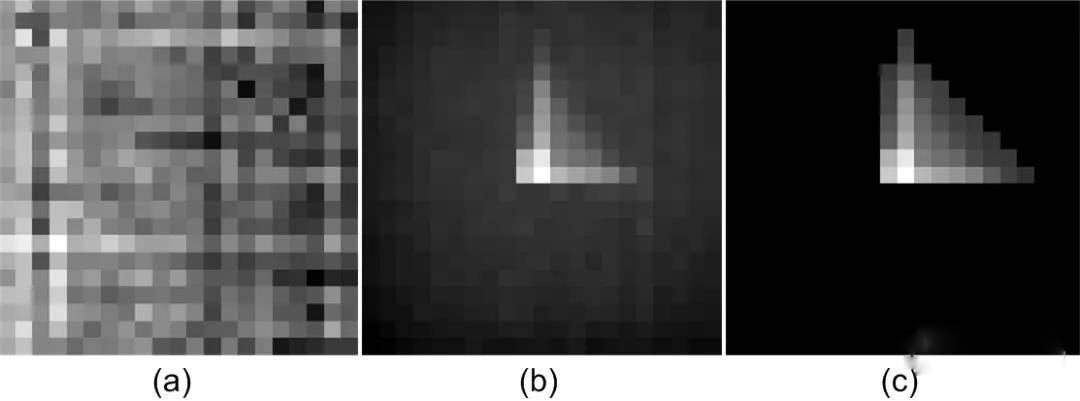

Фигура. 15 иллюстрирует последовательность операций обработки необработанных изображений PSF. (а) исходное изображение PSF; (б) неравномерно скорректированное PSF-изображение; (c) исправленное изображение PSF
![](https://icdn.tradew.com/file/202102/1574789/jpg/7684214.jpg?x-oss-process=image/quality,Q_90)

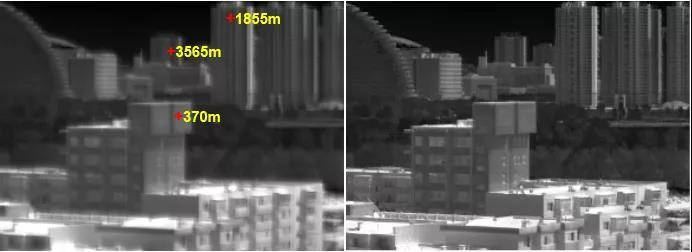

(а) Эксперимент группы 1. Промежуточное кодированное изображение (слева) и декодированное изображение (справа)
![](https://icdn.tradew.com/file/202102/1574789/jpg/7684215.jpg?x-oss-process=image/quality,Q_90)

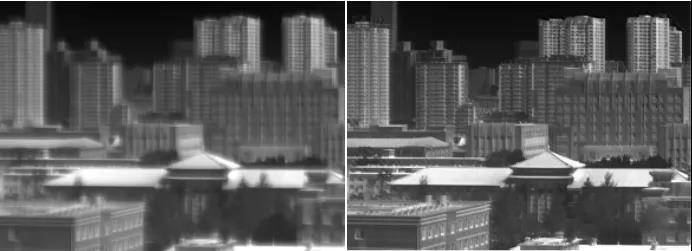

(б) Эксперименты группы 2. Промежуточное кодированное изображение (слева) и декодированное изображение (справа)
Фигура. 16 Измеренное изображение PSF используется для декодирования промежуточного кодированного изображения сцены на открытом воздухе.
Подводя итог, текущие исследования в области технологии инфракрасного изображения с кодированием волнового фронта в стране и за рубежом в основном сосредоточены на использовании технологии изображения с кодированием волнового фронта для расширения глубины резкости, улучшения диапазона температурной адаптации системы инфракрасного изображения, уменьшения аберрации инфракрасной оптической системы. систему и уменьшить всю систему инфракрасного изображения. Объем, вес и стоимость оптических систем с упором на моделирование и экспериментальную проверку основных принципов.
На данном этапе перед технологией инфракрасного изображения с кодированием волнового фронта необходимо решить следующие проблемы:
(1) Существующую технологию кодирования волнового фронта трудно применить к конструкции атермализации инфракрасной оптической системы с масштабированием, что представляет собой сложную проблему, которую необходимо решить. В процессе проектирования системы инфракрасного изображения с кодированием волнового фронта необходимо учитывать такие параметры, как обычная инфракрасная оптическая система и диапазон температур атермализации.
Непрерывное увеличение инфракрасной оптической системы увеличит сложность проектирования параметров оптической фазовой пластины, а непрерывное увеличение инфракрасной оптической системы приведет к постоянным изменениям в оптическом PSF, увеличивая сложность сохранения ядра цифрового декодирования. «совпадает» с оптическим кодером в конструкции цифрового декодирования. Непрерывное масштабирование создает проблемы при проектировании как оптических фазовых пластин, так и цифровых декодеров.
(2) Оценка качества изображения при кодировании волнового фронта является основной проблемой, с которой сталкивается техническое приложение. В системе инфракрасного изображения с кодированием волнового фронта «несоответствие» между оптическим кодированием и цифровым декодированием в информационном пространстве вызывает «артефакты» в декодированном изображении, что снижает разрешение деталей сцены. Приложения имеют разную степень воздействия. Следовательно, объединение конкретной прикладно-ориентированной оценки качества изображения декодирования является сложной задачей, которую необходимо решить.
Ожидается, что в будущем технология инфракрасной визуализации с кодированием волнового фронта будет применяться в аэрокосмической области:
(1) Технология кодирования волнового фронта используется для атермализации, облегчения и миниатюризации космических инфракрасных камер.
Для инфракрасной оптической системы с большой апертурой и большим фокусным расстоянием степень расфокусировки более чувствительна к изменению температуры, а кодирование волнового фронта более очевидно улучшает ее объем, вес и стоимость. Существующая система инфракрасного изображения с кодированием волнового фронта в основном имеет пропускающую структуру. Для систем с большой апертурой, большим фокусным расстоянием и катадиоптрических систем инфракрасного изображения технология кодирования волнового фронта используется для уменьшения объема, качества и стоимости, что также заслуживает углубленного изучения.
(2) Ожидается, что технология кодирования волнового фронта будет использоваться в противолазерной защите от помех инфракрасной ГСН.
Сильный лазер повредит целевую поверхность детектора, вызывая ослепление и ослепление. Оптический кодировщик может расширять световое пятно, значительно ослаблять схождение энергии и играть защитную роль.
Новая технология, новый метод и новая технология кодирования волнового фронта инфракрасной визуализации в будущем также заслуживают углубленного изучения и исследования:
(1) Процесс ламинирования компонентов оптического кодирования заслуживает изучения и исследования. Процесс производства оптической фазовой пластины завершается одноточечным алмазным точением, поэтому снижение затрат ограничено. С популяризацией процесса ламинирования бытовых инфракрасных линз в сочетании с методом компенсации ошибок обработки в процессе внутреннего цифрового декодирования процесс ламинирования используется для создания волнового фронта. Оптические фазовые пластинки для кодирования инфракрасных оптических систем заслуживают дальнейшего изучения.
(3) Стоит изучить внедрение глубокого обучения в технологию инфракрасного изображения с кодированием волнового фронта. Обработка цифрового декодирования существующей системы инфракрасного изображения с кодированием волнового фронта обычно использует метод модели, который обычно имеет недостатки, связанные с серьезными артефактами и усилением шума. Глубокая нейронная сеть обладает хорошей способностью подгонки нелинейных отображений, а процесс декодирования основан на глубоком обучении. Ожидается, что это позволит получить более качественные эффекты декодирования изображения.
(4) Технология инфракрасного изображения сверхвысокого разрешения с кодированием волнового фронта заслуживает изучения и исследования. На международном уровне были сообщения об использовании технологии кодирования волнового фронта для улучшения камер видимого света, но не было публичных отчетов об улучшении разрешения изображения инфракрасных камер.
Исследуйте и исследуйте новые механизмы, новые методы и новые технологии для улучшения разрешения изображений инфракрасных камер с помощью кодирования волнового фронта. Оно имеет теоретическое и прикладное значение. В будущем перспективным направлением исследований также является расширение системы атермальной инфракрасной визуализации с кодированием волнового фронта до системы инфракрасной визуализации с кодированием волнового фронта и одновременной визуализацией сверхвысокого разрешения.

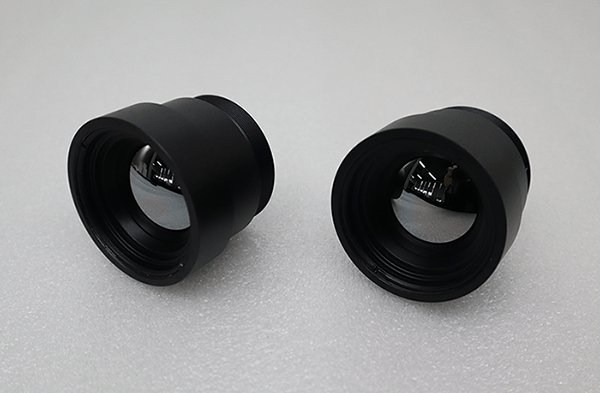

Инфракрасная тепловизионная линза, рассматриваемая в этой статье, разработана и изготовлена компанией Quanhom и может использоваться для профессиональных экспериментов и анализа.
Благодаря превосходным технологиям исследований и разработок и строгой системе контроля качества мы быстро стали одним из ведущих производителей Оптико-электромеханические компоненты. Мы стремимся производить различные высококачественные тепловые инфракрасные линзы (LWIR, MWIR и SWIR) в соответствии с разнообразными потребностями клиентов. Наш продуманный комплексный сервис также завоевал единодушную похвалу и доверие многих клиентов. Если вы хотите купить наши инфракрасные тепловизионные линзы, немедленно свяжитесь с нами!
Источник журнала: Инфракрасная и лазерная техника, 2022, 51(1): 20210454. DOI: 10.3788/IRLA20210454.
